牛师傅!!!问一下福克斯11款可以加装后视镜加热吗

220040449

dijla 发表于 2013-1-14 15:04

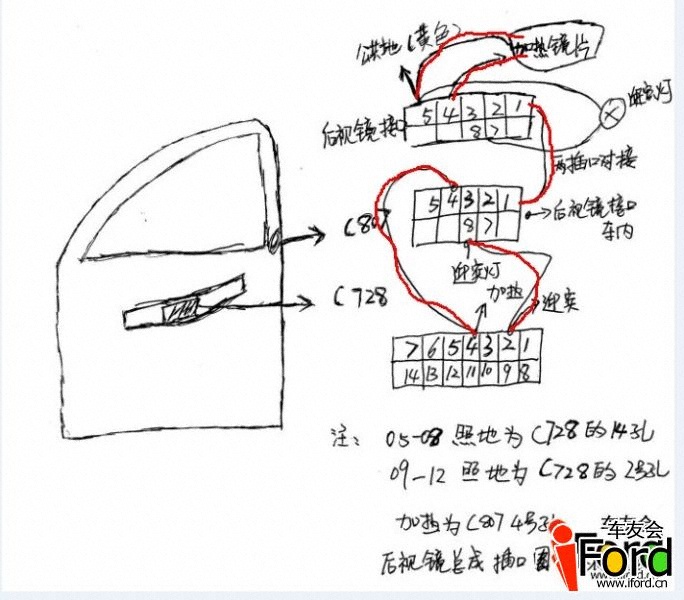

刚才那张有点模糊  重新描了一遍上个清晰图

你也太厉害了!!!!!!!!!!!!{:soso_e183:}

dijla

220040449 发表于 2013-1-14 16:19
你也太厉害了!!!!!!!!!!!!

自己没事琢磨着玩而已，在牛老大这里板门弄斧了

monty_zhou

dijla 发表于 2013-1-14 15:04
刚才那张有点模糊  重新描了一遍上个清晰图

哥们儿 你要不是咱们隔着四五个小时的距离 我保证过去请教你去

dijla

monty_zhou 发表于 2013-1-14 21:04
哥们儿 你要不是咱们隔着四五个小时的距离 我保证过去请教你去

其实真心不难 你打出图拿给老牛看 他一看就明吧

s-c

dijla 发表于 2013-1-14 14:42
我手画 的加线路的图 要是看不懂的话你可以继续问  还有就是这是硬件连接 还需要用ELM开启对应的功能   ...

非常感谢
等你来青岛请你吃饭

s-c

dijla 发表于 2013-1-14 15:04
刚才那张有点模糊  重新描了一遍上个清晰图

一共有三个模块？

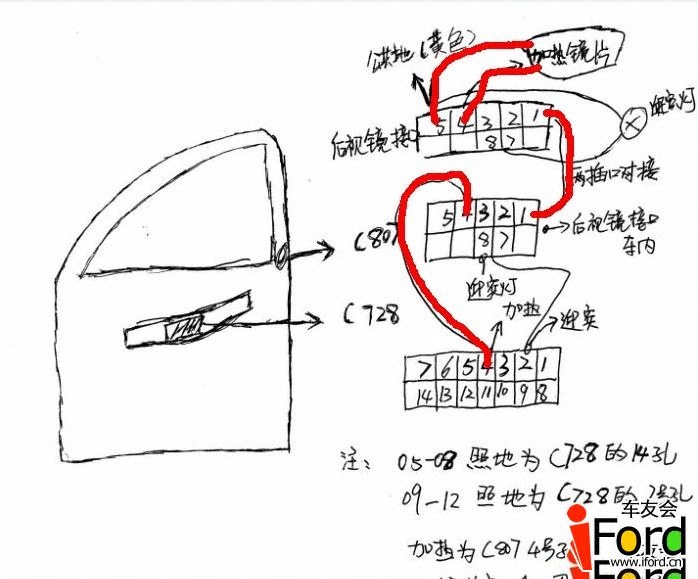

只接电加热可不可以像我我这样 你看我理解的对不对
c728 2号接c807的8号？有点小不清晰

s-c

dijla 发表于 2013-1-14 15:04
刚才那张有点模糊  重新描了一遍上个清晰图

哦哦
单独接电加热
2号是不是可以不用接8号

电加热只需要引一根正极的线（4号线 1号线对接起来）  负极都是共用的 可以这么理解吗

dijla

s-c 发表于 2013-1-15 08:48
哦哦
单独接电加热
2号是不是可以不用接8号

1号线不用对接 上面的那个是个对插端子

dijla

s-c 发表于 2013-1-15 08:48
哦哦
单独接电加热
2号是不是可以不用接8号

蓝色圈圈是画的是一对插头 上面的是母头，是后视镜总成的带着的  下面的是C807  是从C728出来的  C728是插在门板控制器上的 驾驶侧叫做DDM  副驾驶侧叫做PDM   如果你只改电加热，那么只需要走我给你标出的三根线，C728的4号到C807的4号  后视镜加热的接线柱到后视镜总成端子的4   5口 ，后视镜端子的5口是根黄色的线，直接破线用冷压端子压起来就好。
需要的材料（仅加装电加热）  加热后视镜一对  0.5平方的阻燃导线  3M   4.8铜端子及保护胶套  4个  （用于后视镜接线柱）  1.5MM 对插端子  2对 （后视镜对插端子成对使用）    0.8的端子一个（C728）  电工胶带及其他辅料  端子建议多购买 网购或者去电器城买

淘宝链接，不知道让不让发，要是不让管理员可以删掉，别删回复，码字不容易啊 。
http://item.taobao.com/item.htm?id=6660374208  (1.5端子母插)
http://item.taobao.com/item.htm?id=7901058724 (1.5端子公插)
http://item.taobao.com/item.htm?id=7646464812   （4.8母端子）
http://item.taobao.com/item.htm?id=10002570302   (4.8胶套)
http://item.taobao.com/item.htm?spm=a1z0d.1.1000638.183.zihAWd&id=10094700110   (C728端子)

s-c

dijla 发表于 2013-1-15 12:16
蓝色圈圈是画的是一对插头 上面的是母头，是后视镜总成的带着的  下面的是C807  是从C728出来的  C728是 ...

非常感谢

管理员请留情

这个回复可以为想改电加热后视镜的福友提供很大的帮助啊
